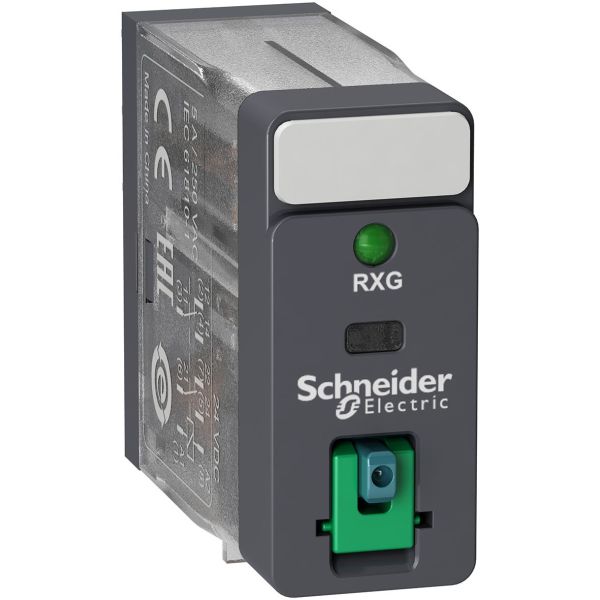

Schneider Electric RXG22BDArt.nr: 3106974
Relé
Beskrivelse
Art.nr: 3106974Grensesnittrele med to vekslende kontakter og låsbar testknapp. Plug-in, 5 A, LED, 24 V DC.
87 kr
inkl. MVA
Flere enn 10 stk på lager | Sendes mandag 29. des
Fri frakt over kr 999*
30 dagers åpent kjøp
Beskrivelse
Art.nr: 3106974Grensesnittrele med to vekslende kontakter og låsbar testknapp. Plug-in, 5 A, LED, 24 V DC.
Produktinformasjon
Grensesnittrele med to vekslende kontakter og låsbar testknapp. Plug-in, 5 A, LED, 24 V DC.
| Tekniske data | |
| Status-LED | Med |
| Material i tilkobling | Sølvlegering (AgSnO2In2O3) |
| Maksimal kontaktmotstand | 100 mΩ |
| [Ithe] termisk strøm i kapsling | 5 A ved −40…55 °C |
| [Ie] merkestrøm | 5 A ved 30 V DC i henhold til UL, 5 A ved 30 V DC i henhold til IEC, 5 A ved 250 V AC i henhold til IEC, 5 A ved 250 V AC i henhold til UL |
| Maksimal koblingsspenning | 250 V AC, 30 V DC |
| Laststrøm | 5 A ved 250 V AC |
| Maksimal brytekapasitet | 1250 VA |
| Minste brytekapasitet | 50 mW ved 10 mA, 5 V DC |
| Driftsfrekvens | <= 1800 sykluser/time ved last, <= 18000 sykluser/time uten last |
| Utnyttelsesfaktor | 0,2 |
| Mekanisk levetid | 10000000 sykluser |
| Elektrisk levetid | 100000 sykluser resistiv last for NO ved 55 °C, 100000 sykluser resistiv last for NC ved 55 °C |
| [Ui] isolasjonsspenning | 250 V i henhold til IEC, 300 V i henhold til CSA, 300 V i henhold til UL |
| [Uimp] støtspenning | 6 kV 1,2/50 µs |
| Dielektrisk styrke | 1000 V AC mellom kontakter med mikroavbruddsisolasjon, 5000 V AC mellom spole og kontakt med mikroavbruddsisolasjon, 3000 V AC mellom poler med grunnisolasjon |
| Spolemotstand | 1100 Ω +/- 10 % |
| Isolasjonsmotstand | 1000 MΩ ved 500 V DC |
| Testnivåer | Nivå A gruppemontering |
| Monteringsposisjon | Alle posisjoner |
| Spenningsgrense frakoblet | >= 0,1 Uc DC |
| Spoleisolasjonsklasse | Klasse F |
| Innkoblingstid | 20 ms |
| Frakoblingstid | 20 ms |
| [Uc] styrespenning | 24 V DC |
| Pålitelighetsdata (sikkerhet) | B10d = 100000 |
| Farge på deksel | Standard |
| Betjeningstype | Låsbart testtrykk |
| Lokal indikering | Flagg |
| Tiltrekningsmoment | 0,8 N·m |
| Produktets vekt | 0,02 kg |
| Vibrasjonsbestandighet | 3 gn, amplitude = +/- 0,75 mm (f = 10…150 Hz) i drift, 5 gn, amplitude = +/- 0,75 mm (f = 10…150 Hz) ikke i drift |
| IP-kapslingsgrad | IP40 |
| Støtmotstand | 20 gn i drift |
| 100 gn ikke i drift | |
| Beskyttelseskategori | RT I |
| Standarder | CSA C22.2, UL 508, IEC 61810-1 |
| Produktsertifiseringer | UL, CE, CSA, EAC |
| Forurensningsgrad | 2 |
| Overspenningskategori | III |
| Omgivelsestemperatur ved lagring | −40…85 °C |
| Omgivelsestemperatur ved drift | −40…70 °C |
| Relativ luftfuktighet | 10…85 % |
Serie Schneider Electric Harmony
Antall sluttende 0 Stk
EAN 3606480689178
Elnummer 4174127
