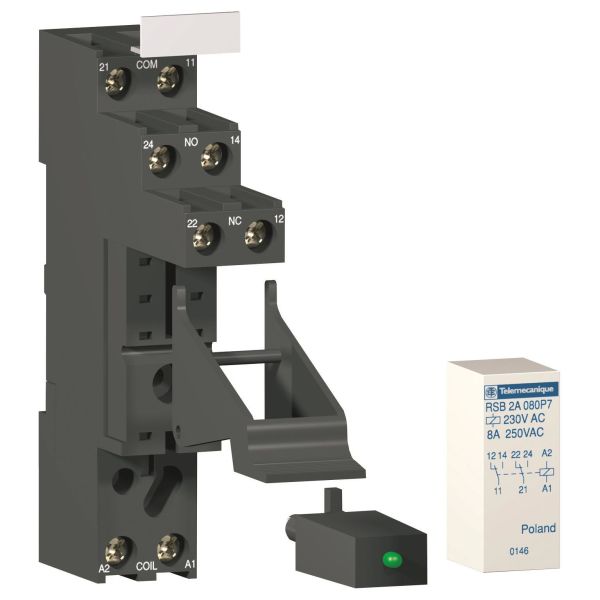

Schneider Electric RSB2A080BDArt.nr: 3106917
Relé
2-polet, 8 A, 24 V DC
Beskrivelse
Art.nr: 3106917Grensesnittrelé med to vekselkontakter, plugginn, 24 V DC, 8 A.
312 kr
inkl. MVA
Flere enn 10 stk på lager | Sendes mandag 29. des
Fri frakt over kr 999*
30 dagers åpent kjøp
Beskrivelse
Art.nr: 3106917Grensesnittrelé med to vekselkontakter, plugginn, 24 V DC, 8 A.
Produktinformasjon
Grensesnittrelé med to vekselkontakter, plugginn, 24 V DC, 8 A.
| Tekniske data | |
| Produktområde | Harmony elektromekaniske releer |
| Serienavn | Grensesnittrele |
| Produkttype eller komponenttype | Plug-in-rele |
| Enhetens korte navn | RSB |
| Kontaktbestykning | 2 vekselkontakter (C/O) |
| Kontakter, utførelse | Standard |
| [Uc] styrespenning | 24 V DC |
| [Ithe] termisk strøm i kapsling | 8 A ved −40…40 °C |
| Status-LED | Uten |
| Manøvertype | Uten trykknapp |
| Stifttype | Flate pinner (for kretskort, PCB-type) |
| Gjennomsnittlig spolemotstand | 1440 Ohm nettverk |
| Ue merkespennning | 16,8...36 V DC |
| [Ui] isolasjonsspenning | 400 V i henhold til EN/IEC 60947 |
| [Uimp] merket støtspenningsholdfasthet | 3,6 kV i henhold til IEC 61000-4-5 |
| Tilkoblingsmateriale | Sølvlegering (AgNi) |
| [Ie] merkestrøm | 4 A NC (AC-1/DC-1) i henhold til IEC |
| 8 A NO (AC-1/DC-1) i henhold til IEC | |
| Laveste brytestrøm | 10 mA |
| Maksimal koblingsspenning | 300 V DC i henhold til IEC |
| Minste koblingsspenning | 12 V |
| Maksimal koblingseffekt | 2000 VA/224 W |
| Resistiv last | 8 A ved 250 V AC |
| 8 A ved 28 V DC | |
| Minste bryteevne | 120 mW ved 10 mA, 12 V |
| Driftsfrekvens | ≤ 600 sykluser/time ved belastning |
| ≤ 18000 sykluser/time uten belastning | |
| Mekanisk levetid | 30000000 sykluser |
| Elektrisk levetid | 100000 sykluser, 8 A ved 250 V, AC-1 NO |
| 100000 sykluser, 4 A ved 250 V, AC-1 NC | |
| Driftstid | 20 ms innkobling |
| 20 ms retur | |
| Merking | CE |
| Gjennomsnittlig spoleeffektforbruk | 0,45 W DC |
| Frigjøringsspenningsterskel | ≥ 0,1 Uc DC |
| Pålitelighetsdata (sikkerhet) | B10d = 100000 |
| Beskyttelseskategori | RT I |
| Testnivåer | Nivå A gruppemontering |
| Driftsstilling | Alle posisjoner |
| Produktbeskrivelse | Komplett produkt |
| Dielektrisk holdfasthet | 1000 V AC mellom kontakter, 2500 V AC mellom poler, 5000 V AC mellom spole og kontakt |
| Standarder | UL 508, CSA C22.2, EN/IEC 61810-1 |
| Produktsertifiseringer | UL, CSA, EAC |
| Omgivende lufttemperatur for lagring | −40…85 °C |
| Vibrasjonsmotstand | +/- 1 mm (f = 10…55 Hz) i henhold til EN/IEC 60068-2-6 |
| Kapslingsgrad (IP) | IP40 i henhold til EN/IEC 60529 |
| Støtmotstand | 10 gn (varighet = 11 ms) ikke i drift i henhold til EN/IEC 60068-2-27, 5 gn (varighet = 11 ms) i drift i henhold til EN/IEC 60068-2-27 |
| Omgivelsestemperatur ved drift | −40…85 °C (DC) |
Serie Schneider Electric Harmony
Antall sluttende 0 Stk
EAN 3389110252361
