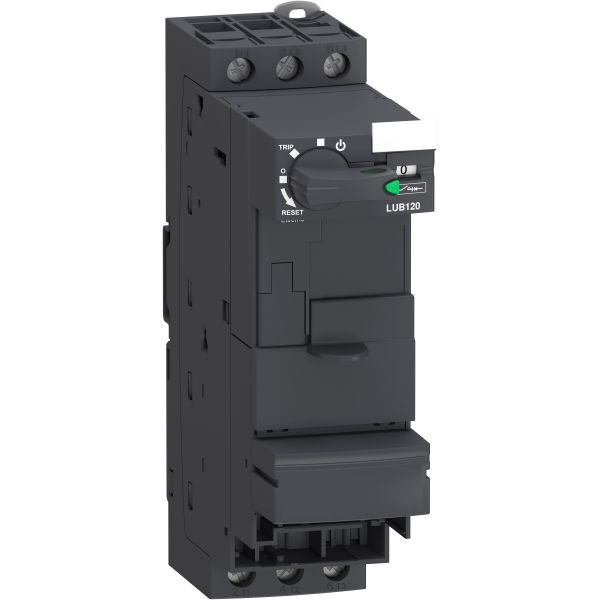

Schneider Electric TeSys UArt.nr: 3099501
Basisenhet
Beskrivelse
Art.nr: 3099501TeSys modell U er en lastskillebryter, effektbryter, kontaktor, overstrømsvern og kommunikasjonsmodul i én enhet, 45 mm bred. TeSys modell U består av tre hovedkomponenter: grunnenhet, beskyttelsesmodul samt funksjons- eller kommunikasjonsmodul.
1 211 kr
inkl. MVA
Flere enn 10 stk på lager | Sendes mandag 29. des
Fri frakt over kr 999*
30 dagers åpent kjøp
Beskrivelse
Art.nr: 3099501TeSys modell U er en lastskillebryter, effektbryter, kontaktor, overstrømsvern og kommunikasjonsmodul i én enhet, 45 mm bred. TeSys modell U består av tre hovedkomponenter: grunnenhet, beskyttelsesmodul samt funksjons- eller kommunikasjonsmodul.
Produktinformasjon
TeSys modell U er en enhet som kombinerer lastskillebryter, effektbryter, kontaktor, overstrømsrele og kommunikasjonsmodul i én kompakt enhet, 45 mm bred. TeSys modell U består av tre hovedkomponenter: baseenhet, vernmodul samt funksjons- eller kommunikasjonsmodul. Baseenheten dekker 5,5 kW (12 A) og 15 kW (32 A) ved 400 V. Bryteevnen ved 400 V er 50 kA, og kan økes til 130 kA med strømsbegrenser. Finnes i to utførelser: standard og avansert (benyttes ved funksjon eller kommunikasjon).
| Tekniske data | |
| Typ | LUB120 |
| Typ av motorstartare | Direktstarter |
| Nominell effekt ved AC-3, 400 V | 5,5 kW |
| Med kortslutningsutløser | Ja |
| Merkespenning forsyning ved AC 50 Hz | 24-240 V |
| Merkespenning forsyning ved DC | 24-220 V |
| Innstilling for overlastutløser | 0 A |
| Nominell driftstrøm Ie | 12 A |
| Merkedriftstrøm ved AC-3, 400 V | 12 A |
| Spenningstype for manøvrering | AC/DC |
| Kapslingsgrad (IP) | IP20 |
| Merkespenning forsyning ved AC 60 Hz | 24-240 V |
| Hovedstrømskretsens tilkoblingsmetode | Skrutilkobling |
| Antall bryter (NC) hjelpekontakter | 1 |
| Merkedrifteffekt ved AC-3, 230 V, 3-fase | 3 kW |
| Antall indikatorlamper | 0 |
| Omgivelsestemperatur, øvre driftsgrense | 70 °C |
| Merkedrifteffekt, 460 V, 60 Hz, 3-fase | 5,5 kW |
| Betinget kortslutningsmerkestrøm, type 2, 400 V | 50000 A |
| Antall betjeningsposisjoner | 3 |
| Mål | 15,4x4,5x12,6 cm |
| Betinget kortslutningsmerkestrøm, type 1, 480 Y/277 V | 10000 A |
| Betinget kortslutningsmerkestrøm, type 2, 230 V | 50000 A |
| Merkedrifteffekt, 575 V, 60 Hz, 3-fase | 5,5 kW |
| Betinget kortslutningsmerkestrøm, type 1, 600 V/347 V | 4000 A |
| Antall sluttekontakter (NO) hjelpekontakter | 1 |
| Type elektrisk tilkobling for hjelpe- og styrestrømskretser | Skrutilkobling |
| Egnet for nødstopp | Nei |
| Med transformator | Nei |
| Koordineringsklasse i henhold til IEC 60947-4-3 | Klasse 2 |
| Ekstern reset mulig | Nei |
| Med sikring | Nei |
| Skinnemontasje mulig | Ja |
Serie Schneider Electric TeSys
EAN 3389110362794
