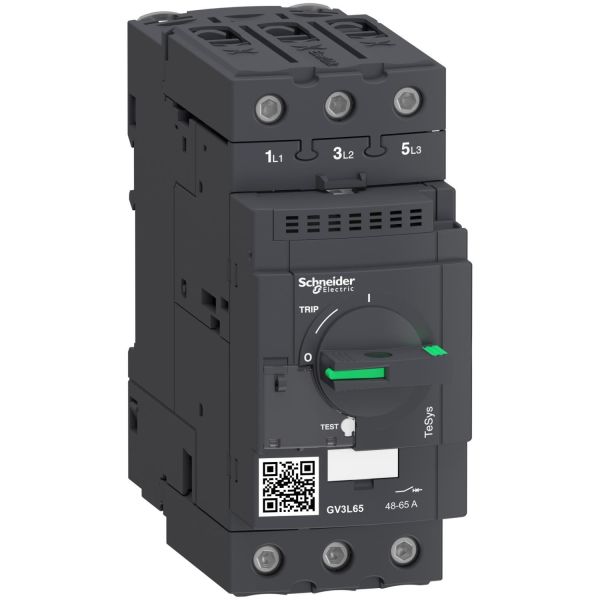

Schneider Electric GV3L65Art.nr: 3095794
Effektbryter
Beskrivelse
Art.nr: 3095794Kortslutningsbeskyttelsen må kombineres med termisk overstrømsbeskyttelse for å gi motoren vern mot overbelastning. GV3-serien leveres i 5 ulike størrelser fra 25–65 A, med Icu 100 kA fra 25–32 A og Icu 50 kA fra 40–65 A ved 400 V.
2 633 kr
inkl. MVA
Finnes i ulike varianter
Sendes innen 13-15 dager
Fri frakt over kr 999*
30 dagers åpent kjøp
Beskrivelse
Art.nr: 3095794Kortslutningsbeskyttelsen må kombineres med termisk overstrømsbeskyttelse for å gi motoren vern mot overbelastning. GV3-serien leveres i 5 ulike størrelser fra 25–65 A, med Icu 100 kA fra 25–32 A og Icu 50 kA fra 40–65 A ved 400 V.
Produktinformasjon
Kortslutningsvernet må kombineres med et termisk overstrømsvern for å gi motoren beskyttelse mot overbelastning. GV3-serien tilbyr 5 forskjellige størrelser fra 25–65 A, Icu 100 kA fra 25–32 A og Icu 50 kA fra 40–65 A ved 400 V. Det magnetiske vernet Id mag (kortslutningsvernet) har et fast utløsingsnivå som er 13 ganger den valgte merkestrømmen. GV3L har en byggebredde på 55 mm. GV3L har en roterende 3-posisjonsbryter.
Sikkerhet:
IP20 berøringssikret
Heksagonal tilkoblingsskrue
Schneider-patentert krafttilkobling som alltid garanterer 5 Nm tiltrekningsmoment (uavhengig av om man bruker 2 forskjellige kabeltverrsnitt)
Utløserstrøm (A) = det magnetiske vernets utløsingsnivå med 20 % toleranse
Sikkerhet:
IP20 berøringssikret
Heksagonal tilkoblingsskrue
Schneider-patentert krafttilkobling som alltid garanterer 5 Nm tiltrekningsmoment (uavhengig av om man bruker 2 forskjellige kabeltverrsnitt)
Utløserstrøm (A) = det magnetiske vernets utløsingsnivå med 20 % toleranse
| Tekniske data | |
| Typ | GV3L65 |
| Innstilling for overbelastningsutløser | 0 A |
| Innstillingsområde for momentan kortslutningsutløser | 65 A |
| Merkekortslutningsbryteevne Icu ved 400 V, AC | 50 kA |
| Utløserteknikk | Magnetisk |
| Merkedriftsspenning | 690 V |
| Merkeeffekt ved AC-3, 400 V | 30 kW |
| Merkekontinuerlig strøm Iu | 65 A |
| Fasebortfallsfølsom | Ja |
| Antall poler | 3 |
| Apparatutførelse | Komplett apparat i kapsling |
| Med integrert hjelpekontakt | Nei |
| Med integrert underspenningsutløser | Nei |
| Merkeeffekt ved AC-3, 230 V | 0 kW |
| Kapslingsgrad (IP) | IP20 |
| Tilkoblingsmåte hovedstrømskrets | Skrutilkobling |
| Type betjeningsorgan | Vippebryter |
| Bredde | 55 mm |
| Dybde | 136 mm |
| Høyde | 132 mm |
Serie Schneider Electric TeSys
EAN 3389119405461
