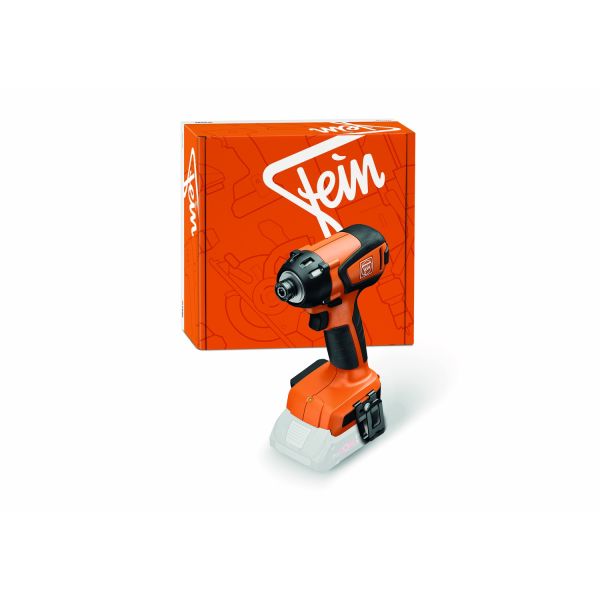

Fein ASCD1820Art.nr: 4101867
Slagskrutrekker
uten batteri og lader
Beskrivelse
Art.nr: 4101867FEIN ASCD 18-200 W4 AS er en kraftig og kompakt batteridrevet slagskrutrekker utviklet for universell skruing og monteringsarbeid, inkludert selvborende skruer. Den børsteløse FEIN PowerDrive-motoren leverer opptil 210 Nm dreiemoment og kombinerer høy effektivitet med lang levetid for krevende profesjonell bruk.
3 738 kr
inkl. MVA
Sendes innen 2-3 dager
Fri frakt over kr 999*
30 dagers åpent kjøp
Beskrivelse
Art.nr: 4101867FEIN ASCD 18-200 W4 AS er en kraftig og kompakt batteridrevet slagskrutrekker utviklet for universell skruing og monteringsarbeid, inkludert selvborende skruer. Den børsteløse FEIN PowerDrive-motoren leverer opptil 210 Nm dreiemoment og kombinerer høy effektivitet med lang levetid for krevende profesjonell bruk.
Produktinformasjon
FEIN ASCD 18-200 W4 AS er en kraftig og kompakt batteridrevet slagskrutrekker utviklet for universell skruing og monteringsarbeid, inkludert selvborende skruer. Den børsteløse FEIN PowerDrive-motoren leverer opptil 210 Nm dreiemoment og kombinerer høy effektivitet med lang levetid for krevende profesjonell bruk.
Med 6-trinns elektronisk dreiemomentinnstilling får du nøyaktig kontroll og redusert risiko for skadede skruehoder, også ved følsomme eller gjentatte monteringsarbeider. Den robuste konstruksjonen med solid metallslagsgirkasse gir høy holdbarhet og pålitelig ytelse på arbeidsplassen.
Den kompakte designen og den ergonomiske utførelsen gjør verktøyet smidig å bruke også i trange rom, samtidig som den høye reverseringskraften gjør det enklere å løsne hardt tilstrammede forbindelser.
Utstyrt for profesjonelle brukere som krever presisjon, styrke og fleksibilitet i ett og samme verktøy.
Med 6-trinns elektronisk dreiemomentinnstilling får du nøyaktig kontroll og redusert risiko for skadede skruehoder, også ved følsomme eller gjentatte monteringsarbeider. Den robuste konstruksjonen med solid metallslagsgirkasse gir høy holdbarhet og pålitelig ytelse på arbeidsplassen.
Den kompakte designen og den ergonomiske utførelsen gjør verktøyet smidig å bruke også i trange rom, samtidig som den høye reverseringskraften gjør det enklere å løsne hardt tilstrammede forbindelser.
Utstyrt for profesjonelle brukere som krever presisjon, styrke og fleksibilitet i ett og samme verktøy.
Leveringsomfang
- 1 stykk belteklips
- 1 stykk bitsfack
| Tekniske data | |
| Batterispenning | 18 V |
|---|---|
| Batterikompatibilitet | Litiumion/ProCORE litiumion |
| Batterigrensesnitt | 18 V AMPShare |
| Motor | Børsteløs |
| Turtall ubelastet | 0 - 1500 /min |
| Slag | 0 - 3000 /min |
| Maks dreiemoment | 210 Nm |
| Momenttrinn | 6 |
| Verktøyfeste | 1/4" Innvendig hex |
| Maks. Metrisk Skrue | M18 |
| Ø Treskrue | 8 x 200 mm |
| Vekt uten batteripakke | 1.20 kg |
| Lydtrykknivå LpA | 96.1 dB |
| Måleusikkerhet kPa | 3 dB |
| Lydeffektnivå LWA | 104.1 dB |
| Måleusikkerhet KWA | 3 dB |
| Maks. Lydtrykknivå LpCpeak | 118.1 dB |
| Måleusikkerhet KpCpeak | 3 dB |
| Vibrasjonsverdi 1 αhv 3-veis | 13.4 m/s² |
| Måleusikkerhet Kα | 1.5 m/s² |
Festetype 1/4"
Driftstype Batteridrevet
Turtall 1500 rpm
Volt 18 V
Vridningsmoment, maks. 210 Nm
Slagfunksjon Ja
Batteri inngår Nei
Innstillbart moment Ja
EAN 4014586984063
