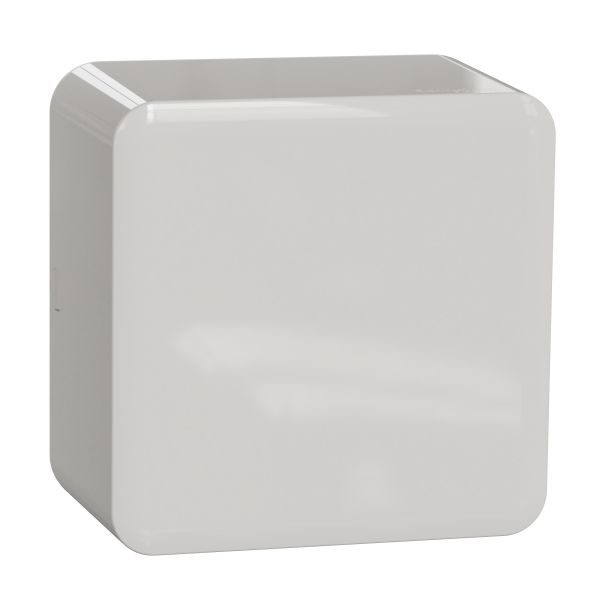

Schneider Electric koblingsboks er beregnet for utenpåliggende installasjon og har en nominell isolasjonsspenning på 440 V. Koblingsboksen leveres uten plint og har innføringer for kabler bakfra via pregede utsparinger i bunnplaten, eller fra alle sider gjennom utsparinger i lokket. Enheten har kapslingsgrad IP20 selv når dekselet er fjernet, og oppnår kapslingsgrad IP21 når kabel føres inn nedenfra. Bunnplaten er klargjort for bruk av strips som strekkavlastning for utgående kabel.
| Tekniske data | |
| Serie | Exxact |
|---|
| Typ | WDE016010 |
|---|
| Antall inntak | 2 |
|---|
| Bredde | 65 mm |
|---|
| Dybde | 36 mm |
|---|
| Driftstemperaturområde | -20-60 °C |
|---|
| Elektrisk funksjonalitet (circuit integrity) ved brann | Ingen |
|---|
| Eksplosjonstestet utførelse | Nei |
|---|
| Feste av lokk/deksel | Påklikket |
|---|
| Form | Kvadratisk |
|---|
| Farge | Hvit |
|---|
| For Ex-sone støv | Ingen |
|---|
| For Ex-sone gass | Ingen |
|---|
| Støpbar | Nei |
|---|
| Støpemasse medfølger | Nei |
|---|
| Halogenfri | Ja |
|---|
| Sammenkoblingsbar | Nei |
|---|
| Inntak bakfra | Ja |
|---|
| Kapslingsgrad (IP) | IP20 |
|---|
| Materiale | Plast |
|---|
| Med skjerming | Nei |
|---|
| Modell/utførelse | Koblingsboks |
|---|
| Montering i jord/mark | Nei |
|---|
| Montering under vann | Nei |
|---|
| Monteringsmetode | Vegg-/takmontering |
|---|
| Plomberbar | Nei |
|---|
| Transparent lokk/deksel | Nei |
|---|
| Type kapslingsgjennomføring | Ingen |
|---|
| Utførelse lokk/deksel | Blindlokk |
|---|
| Utstyrt med | Monteringsplate |
|---|
| Værbestandig | Nei |
|---|
| Overflatebehandling | Ubehandlet |
|---|
| Antall inntak | 2 |
|---|
