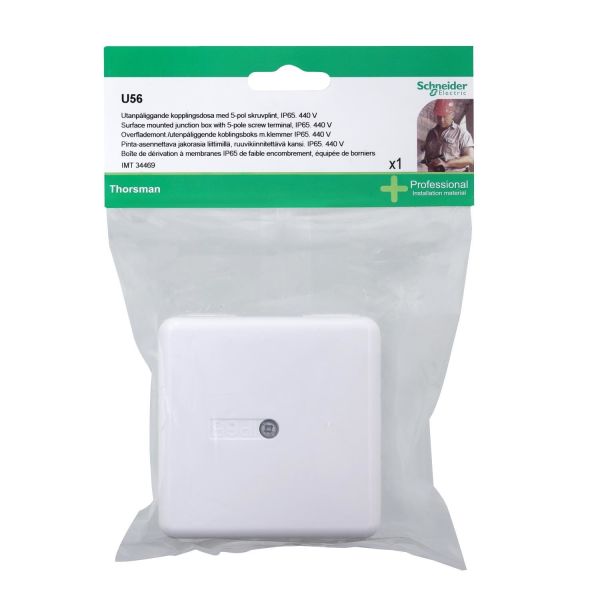

Schneider Electric koblingsboks er en utenpåliggende modell beregnet for vegg- eller takmontering i miljøer der det forekommer fukt og støv. Boksen er produsert i plast (ABS) og har et blindlokk som festes med skrue, mens innføringene består av en skjærbar trinnmembran. Den har ti kabelinnføringer for kabler med opptil 14 mm diameter og kapslingsgrad IP55. Yttermålene er 87 mm i lengde og dybde samt 39 mm i bredde, og den nominelle isolasjonsspenningen er 440 V.
| Tekniske data | |
| Serie | Mureva |
|---|
| Type | IMT34469 |
|---|
| Antall inntak | 10 |
|---|
| Bredde | 39 mm |
|---|
| Diameter | 14 mm |
|---|
| Dybde | 87 mm |
|---|
| Driftstemperaturområde | -25-40 °C |
|---|
| Elektrisk funksjonalitet (kretsintegritet) ved brann | Ingen |
|---|
| Eksplosjonstestet utførelse | Nei |
|---|
| Feste lokk/deksel | Skrudd |
|---|
| Form | Kvadrat |
|---|
| Farge | Hvit |
|---|
| For Ex-sone støv | Ingen |
|---|
| For Ex-sone gass | Ingen |
|---|
| Støpbar | Nei |
|---|
| Støpemasse medfølger | Nei |
|---|
| Halogenfri | Nei |
|---|
| Sammenkoblbar | Ja |
|---|
| Inntak bakfra | Nei |
|---|
| Kapslingsgrad (IP) | IP55 |
|---|
| Lengde | 87 mm |
|---|
| Materiale | Plast |
|---|
| Med avskjerming | Nei |
|---|
| Modell/Utførelse | Koblingsboks |
|---|
| Montering i jord/mark | Nei |
|---|
| Montering under vann | Nei |
|---|
| Monteringsmetode | Vegg-/takmontering |
|---|
| Merkespenning for isolasjon | 440 V |
|---|
| Plomberbar | Nei |
|---|
| Transparent lokk/deksel | Nei |
|---|
| Type kapslingsgjennomføring | Skjærbar trinnmembran |
|---|
| Utførelse lokk/deksel | Blindlokk |
|---|
| Utstyrt med | Ingen |
|---|
| Værbestandig | Nei |
|---|
| Antall inntak | 10 |
|---|
