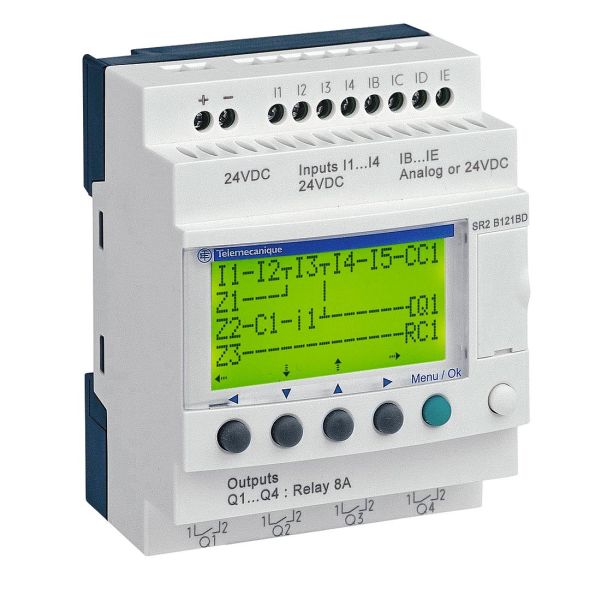

Logikkmodul fra Schneider Electrics Zelio-serie som kan Ladder-programmeringsspråk. Zelio brukes til automatiseringsutstyr i industri samt kommersielle og offentlige bygg. Den nye generasjonen Zelio tilbyr utrolige muligheter fra designstadiet til overvåking av applikasjonen din takket være en unik fleksibilitet og enkelhet. Denne er tilgjengelig i to serier: kompakt (opptil 20 I/O) og modulær (opptil 40 I/O).
Zelio er utstyrt med et stort bakgrunnsbelyst display (fire linjer med 18 tegn). Programmering kan gjøres direkte på modulen (ladder) eller via PC med den brukervennlige programvaren Zeliosoft. UL- og CSA-godkjent. Modulen inkluderer årsur med 10 års batteribackup (automatisk omkobling sommer-/vintertid) og digitale og analoge innganger.
Ladderprogrammeringen inneholder blant annet 16 tidreléer, 16 opp-/nedtelling, 1 hurtigteller, 16 analoge komparatorer, 8 ukesur, 28 Hjelpereléer, 8 tellekomparatorer og 16 tekstblokker. Alle utganger kan stilles inn for normal spolefunksjon, set/reset og impulsreléfunksjon. Modulen har 120 programrader med 5 kontakter og en utgang per rad.
| Tekniske data | |
| Antall analoge innganger | 0 |
|---|
| Antall analoge utganger | 0 |
|---|
| Antall digitale innganger | 8 |
|---|
| Antall digitale utganger | 4 |
|---|
| Forsyningsspenning ved AC 50 Hz | 24 V |
|---|
| Omkoblingsstrøm | 8 A |
|---|
| Med reléutgang | Ja |
|---|
| Med timer | Ja |
|---|
| Med display | Ja |
|---|
| Bredde | 71,2 mm |
|---|
| Høyde | 90 mm |
|---|
| Dybde | 59,5 mm |
|---|
| Forsyningsspenning ved AC 60 Hz | 24 V |
|---|
| Grunnlegger | Ja |
|---|
| IO link master | Nei |
|---|
| Egnet for sikkerhetsfunksjoner | Nei |
|---|
| Panelinstallasjon mulig | Ja |
|---|
| Rackmontering mulig | Nei |
|---|
| Redundans | Nei |
|---|
| Utvidelsesenhet | Nei |
|---|
| Antall maskinvaregrensesnitt RS-232 | 1 |
|---|
| Antall maskinvaregrensesnitt RS-422 | 0 |
|---|
| Antall maskinvaregrensesnitt RS485 | 0 |
|---|
| Antall maskinvaregrensesnitt USB | 0 |
|---|
| Antall maskinvaregrensesnitt industrielt-Ethernet | 0 |
|---|
| Antall maskinvaregrensesnitt parallelle | 0 |
|---|
| Antall maskinvaregrensesnitt seriell TTY | 0 |
|---|
| Antall maskinvaregrensesnitt annet | 1 |
|---|
| Eksplosjonssikkerhetskategori for støv | Ingen |
|---|
| Eksplosjonssikkerhetskategori for gass | Ingen |
|---|
| Med optisk grensesnitt | Nei |
|---|
| Skinnemontering mulig | Ja |
|---|
| Kapslingsklasse (IP) | IP20 |
|---|
| Støtter protokoll PROFIBUS | Nei |
|---|
| Støtter protokoll TCP/IP | Nei |
|---|
| Associated operation agent (Ex. ia) | Nei |
|---|
| tilknyttet og driftsmiddel (Ex ib) | Nei |
|---|
| Type forsyningsspenning | AC |
|---|
| Vegg/direkte montering mulig | Ja |
|---|
