Extronic 13095Art.nr: 3084889

Akustisk detektor som avlytter og analyserer to atskilte frekvensområder. Detektoren egner seg for styring av belysning og har to vekslende reléutganger. Det finnes to versjoner av detektoren. Frekvensene som avlyttes, ligger både innenfor og utenfor (infralyd) det hørbare området atskilt gjennom et frekvensbånd der nesten er døv eller i hvert fall svært mye dempet. Frekvensbåndet tilsvarer grunnlyden som forekommer i konstruksjonen til en bygning. Dette for å motvirke uberettigede detekteringer. Tenningen utløses av den ikke-hørbare infralyden som genereres når en dør påvirkes. Funksjonen er så rask at det er aktivert før dørbladet har beveget seg med sin egen tykkelse. Man merker ikke at det har vært slukket. Ved å detektere de spesielle lydene som genereres av trinn og visse karakteristiske frekvenser i S-lyder i tale, opprettholdes en fortsatt detektering. Signalene fra den doble detekteringsteknologien føres til en mikroprosessor der de også sammenholdes med andre betingelser. Det kan f.eks. være informasjon fra en lyssensor, signaler fra et passeringssystem, styring fra andre typer detektorer og manuelle belysningsknapper.

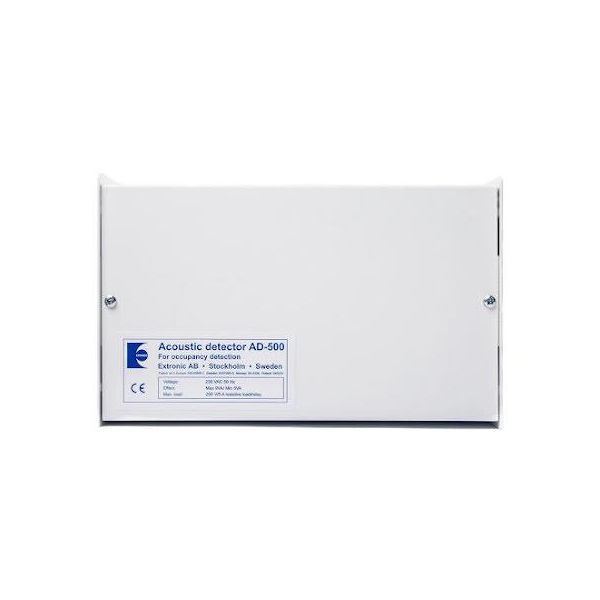

AD-500 har 5 innganger som behandles på ulike måter. Disse inngangene er lyssensorinngang, detektorinngang 1, detektorinngang 2, lydinngang for høyfrekvent lyd (HF), lydinngang for lavfrekvent lyd, såkalt infralyd (LF). AD-500 har metallapsling og innebygd mikrofon. I kapslingen er det en DIN-skinne (70 mm) med plass til fem moduler (90 mm), høyde 75 mm, f.eks. en kontaktor som kan kreves for styring av lysrørarmaturer. Til AD-500 kan man koble til maks. seks ekstra mikrofoner.
